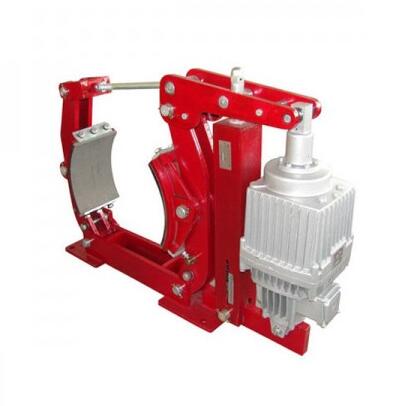

YWB電力液壓塊式制動器

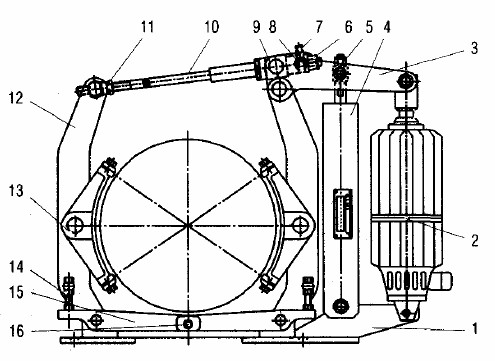

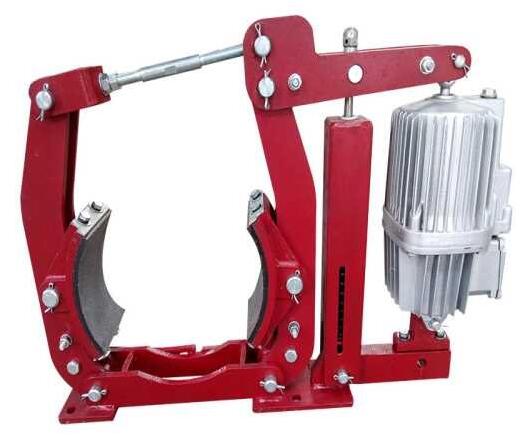

YWB電力液壓塊式制動器的外形圖和機構簡圖。其制動原理如下：當驅動機構斷電、停止工作時，電液推動器2(見圖1)也同時或者延時斷電，此時制動彈簧4的彈性力通過兩側的兩條制動臂l2傳遞到制動瓦塊l3及制動襯墊上，產生摩擦力并形成制動力矩，起到制動作用。當驅動機構電機通電時，推動器提前或者同時通電，在極短的時間內產生足夠大的力升起推桿，壓縮制動彈簧，制動臂帶動制動襯墊向外側張開，制動力矩消除。

1、底座2、電液推動器3、三角板4、制動彈簧5、力矩調節螺母6、緊固螺母7、補償緊定螺栓、螺母8、拔銷9、補償套10、制動拉桿l1、防松螺母、隔套、墊片 12、制動臂 13、制動瓦塊 14、鎖緊螺栓、螺母15、退距均等杠桿 l6、互鎖銷

YW、YWB系列制動器連接尺寸和技術要求符合JB/T6406-2006標準，制動力矩參數符合DIN15435標準；YW系列配套符合JB/T10603-2006標準的YTD系列推動器；YWB系列配套符合DIN15430標準的Ed系列推動器；本系列適用于新設計、新主機配套選用。

YWZ5、YWZE系列制動器連接尺寸和制動力矩參數符合GB6333-86標準，技術要求符合JB/T6406-2006標準；YWZ5系列配套符合JB/T10603-2006標準的YTD系列推動器；YWZE系列配套符合DIN15430標準的Ed系列推動器。

YWZ6、YWZF系列制動器連接尺寸和制動力矩參數符合JB/ZQ4388-86標準，技術要求符合JB/T6406-2006標準；YWZ6系列配套符合JB/T10603-2006標準的YTD系列推動器；YWZF配套符合DIN15430標準的Ed系列推動器；本系列適用于取代原YWZ、JCZ、JWZ及TJ2等系列老產品。
